gph01/gph02/gph03泵头安装步骤

发布时间：2022-05-11

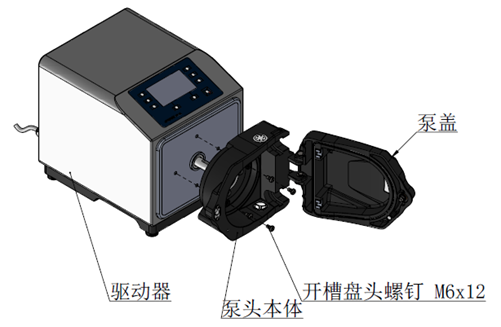

1)打开泵盖，将泵头本体底部大孔对准驱动器定位凸台，将泵头本体与驱动器前端面贴合，用4个开槽盘头螺钉m6x12将泵头本体固定到驱动器上。

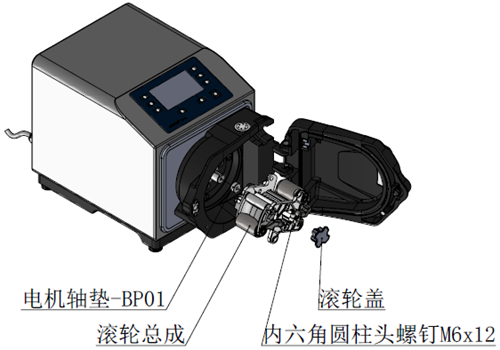

2)在滚轮总成轴孔内放入电机轴垫-bp01(对应驱动器)，将滚轮总成插入到驱动器出轴上，键槽对准平键，并用内六角螺钉m6x20将滚轮总成固定到驱动器出轴上，盖上滚轮总成端盖。

泵头本体和滚轮总成的安装需确保螺钉拧紧，滚轮盖按压到位。
