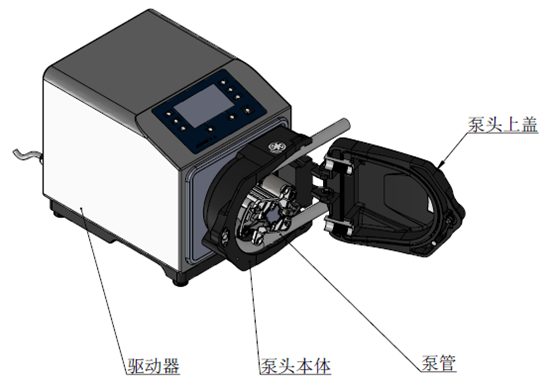

1)用内六角扳手插入泵盖的旋钮孔，向右侧旋转打开泵头锁紧螺钉，打开泵头盖，拨动滚轮总成手柄，将滚轮收起，便于软管安装。
2)管卡方式：将软管顺着软管弯曲方向装入泵头内部，如图所示，拉紧软管，使软管在泵头内部长度为420mm(至管卡最外侧尺寸)，注意在软管安装过程中不得使软管扭转，以防止运行过程中寿命降低。
3)软管组件方式：将软管组件两管接头卡入泵头本体凹槽内，注意不要使软管扭曲。
4)扳动滚轮总成手柄，使滚轮打开，软管安装完毕。直接按压泵头盖到底，锁紧钉会自动锁紧。
