dpoflex蠕动泵校准模式设置步骤
发布时间：2022-05-11

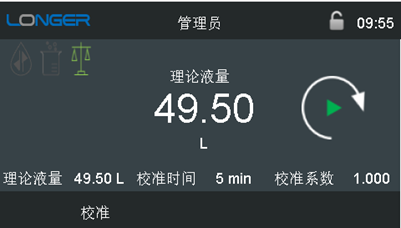

在定量模式点击面板上的【mode】按钮切换到校准模式，校准模式的9001cc金沙主页面见下图。
校准模式9001cc金沙主页面显示内容：
1)在9001cc金沙主页面的标题栏左侧显示兰格的logo，正中间显示当前登入的用户名，右侧从左到右显示安全锁状态、当前的小时分钟时间。
-异常状态的类别及相应的提示内容见【6.3 报警代码对照表】。
-默认状态：安全锁为开锁状态。
-权限管理菜单中锁屏功能开启情况下，会使能安全锁。除校准模式外，点击启动后20秒开启安全锁功能，并且只有停止键开放功能。
2)在中间显示区域的左侧上方有三种模式的对应图标，从左到右分别为流量模式、定量模式、校准模式的图标。界面只点亮当前模式的图标，另外两种模式的图标为灰色。
3)在页面显示区域的正中间显示理论液量的值。在校准运行结束后，可以在校准参数页面使用上下键设置实际的容量值。
4)在9001cc金沙主页面显示区域的下方显示主要参数，从左到右分别是理论液量、校准时间、校准系数。
5)在9001cc金沙主页面的底部状态栏只显示校准键，右侧多功能键不使能。
6)测试时间、理论液量、校准系数是不可修改的。测试时间可在系统设置中修改。理论液量是系统根据设置的转速、软件规格、启停时间自动计算得到。校准系数是系统根据实际容量和理论液量计算得出的。
-用户点击【启动】按钮进行校准，如果到了系统设置的校准时间用户不点击【停止】按钮，系统将自动停止，同时计算理论液量并显示在屏幕上。用户只需通过上下键输入实际的容量就可以得出校准系数。
-用户点击【启动】按钮进行校准，如果未达到系统设置的校准时间用户点击【停止】按钮，系统将停止，同时根据实际的启停时间计算理论液量，用户输入实际容量即可得出校准系数。
-当用户在校准参数设置页面点击接受键时，系统将保存本次校准系数。
-当用户点击重新校准功能键时，实际容量会被清零，同时校准系数恢复到系统保存的最近校准系数值。（有效系数范围为0.5-1.5，超过范围将提示校准超限）
7)显示区域下方的理论液量和校准时间是根据实际运行的时间计算后实时显示。（数据每1秒钟更新一次）
8)校准模式运行过程中，面板所有按钮的使能情况描述如下：
-不使能mode键、home键、max键、上下键、方向键
-使能停止键

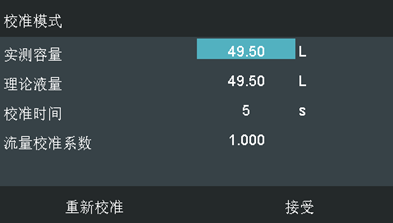

9)校准模式下点击【校准】下方的功能键，进入校准模式的设置页面，页面如下：
-点击【接受】按钮下方的功能键进行保存并退出。点击【重新校准】功能键，系统将放弃本次校准系数，同时退回到校准模式9001cc金沙主页面进行重新校准。
-当需重置校准系数至1时，可先需要选择任意其他泵头或软管型号，再重新选择所需要的泵头或软管型号。
校准模式9001cc金沙主页面显示内容：
1)在9001cc金沙主页面的标题栏左侧显示兰格的logo，正中间显示当前登入的用户名，右侧从左到右显示安全锁状态、当前的小时分钟时间。
-异常状态的类别及相应的提示内容见【6.3 报警代码对照表】。
-默认状态：安全锁为开锁状态。
-权限管理菜单中锁屏功能开启情况下，会使能安全锁。除校准模式外，点击启动后20秒开启安全锁功能，并且只有停止键开放功能。
2)在中间显示区域的左侧上方有三种模式的对应图标，从左到右分别为流量模式、定量模式、校准模式的图标。界面只点亮当前模式的图标，另外两种模式的图标为灰色。
3)在页面显示区域的正中间显示理论液量的值。在校准运行结束后，可以在校准参数页面使用上下键设置实际的容量值。
4)在9001cc金沙主页面显示区域的下方显示主要参数，从左到右分别是理论液量、校准时间、校准系数。
5)在9001cc金沙主页面的底部状态栏只显示校准键，右侧多功能键不使能。
6)测试时间、理论液量、校准系数是不可修改的。测试时间可在系统设置中修改。理论液量是系统根据设置的转速、软件规格、启停时间自动计算得到。校准系数是系统根据实际容量和理论液量计算得出的。
-用户点击【启动】按钮进行校准，如果到了系统设置的校准时间用户不点击【停止】按钮，系统将自动停止，同时计算理论液量并显示在屏幕上。用户只需通过上下键输入实际的容量就可以得出校准系数。
-用户点击【启动】按钮进行校准，如果未达到系统设置的校准时间用户点击【停止】按钮，系统将停止，同时根据实际的启停时间计算理论液量，用户输入实际容量即可得出校准系数。
-当用户在校准参数设置页面点击接受键时，系统将保存本次校准系数。
-当用户点击重新校准功能键时，实际容量会被清零，同时校准系数恢复到系统保存的最近校准系数值。（有效系数范围为0.5-1.5，超过范围将提示校准超限）
7)显示区域下方的理论液量和校准时间是根据实际运行的时间计算后实时显示。（数据每1秒钟更新一次）
8)校准模式运行过程中，面板所有按钮的使能情况描述如下：
-不使能mode键、home键、max键、上下键、方向键
-使能停止键
9)校准模式下点击【校准】下方的功能键，进入校准模式的设置页面，页面如下：
-点击【接受】按钮下方的功能键进行保存并退出。点击【重新校准】功能键，系统将放弃本次校准系数，同时退回到校准模式9001cc金沙主页面进行重新校准。
-当需重置校准系数至1时，可先需要选择任意其他泵头或软管型号，再重新选择所需要的泵头或软管型号。
